单点金刚石车床产品:同轴RC主次镜、离轴抛物面、离轴椭球面等

  • 概述
  • 规格
  • 其他

特性

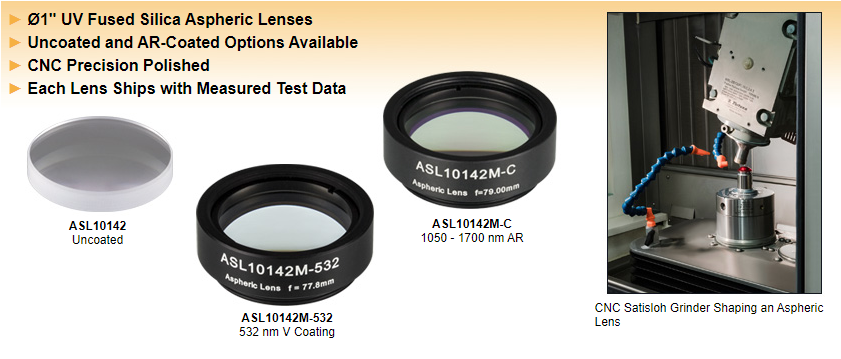

  • 大直径(Ø1.00英寸)、平凸非球面透镜

  •  未镀膜、V型膜或宽带增透膜可选

    • 532 nm V型膜

    • 780 nm V型膜

    • 1064 nm V型膜

    • 350 - 700 nm宽带增透膜

    • 650 - 1050 nm宽带增透膜

    • 1050 - 1700 nm宽带增透膜

  • CNC精密抛光具有精良光学性能

  • 以未安装或安装在带刻度的SM1透镜套管中的形式出售

  • 表面计量程序符合ISO 10110-5和ISO 10110-12标准

Thorlabs的CNC抛光非球面透镜通过计算机控制的反复程序进行研磨和抛光,由此而得的透镜比起模压非球面透镜具有更好的垂度(表面轮廓)偏差、表面不规则度、表面平整度和焦距偏差。这种CNC抛光使得模压透镜不存在常见的沟槽、突起以及其他表面瑕疵。因而,本页出售的非球面透镜凸起表面符合沿表面任何点偏差在±2.0 µm以内的参考表面轮廓。

本页出售的Ø1.00英寸透镜由紫外熔融石英制成,可选择未安装或安装在SM1螺纹(1.035"-40)外壳中的版本。它们的数值孔径(NA)很小,为0.142 - 0.145,这使得它们非常适用于将单模光纤(具有典型的数值孔径0.10到0.14)的输出耦合到自由空间中。紫外熔融石英具有非常好的紫外透射性,几乎为零的自发荧光性(193 nm处测量值),以及低的热膨胀系数,这些使得它们非常适合应用于紫外到近红外波段。SM1螺纹安装版本与我们的Ø1英寸透镜套管机械兼容,它刻有产品型号和焦距,便于识别。

增透膜选项
虽然我们未镀膜的紫外熔融石英透镜在宽光谱范围具有近衍射极限的性能,但是选择镀增透膜的透镜就可以增强透过率。

对于所需工作波长在532 nm、780 nm或1064 nm的客户,我们推荐镀V型膜的透镜,每一面在上述指定波长处的绝对反射率小于0.25%。V型膜是一种可以在非常窄的波段上尽可能减小反射的增透膜,如下图蓝色信息图标中的曲线所示。反射率曲线是"V"形的,因为反射率在最小值的任一侧都迅速增大。

对于不能存在频带外反射率的应用,我们建议使用宽带增透(BBAR)膜。BBAR膜在下列任一波长范围中每个表面的平均反射率< 0.5%:350 - 700 nm、650 - 1050 nm或1050 - 1700 nm。



Lens Tutorial

光学性能验证
每个透镜都经过严格的验证程序。我们的测量实验室使用Zygo Verifire™、NewView™和GPI™干涉仪来无接触地生成透镜光学表面三维图。此外,PGI Dimension 5XL轮廓仪可以进行光学元件的接触测量。因此比起其它方法,我们可以更自信地测量和维护透镜规格。每个透镜的测量结果都保存在一张测试数据表中,连同透镜一起发货(点击这里下载样本)。请查看测量标签获取更多信息。

定制非球面透镜
Thorlabs的CNC抛光非球面反射镜在我们总部新泽西州Newton的生产车间生产。我们的光学事业部拥有出色的制造能力,能同时为OEM和小批量订单提供多种定制光学元件。定制透镜直径、焦距、基底、膜层和安装选项均可提供,价格与我们的标准产品相当。关于定制下单的更多信息或者咨询,请查看定制能力标签或联系技术支持techsupport-cn@thorlabs.com

其它CNC抛光的非球面透镜
Thorlabs也提供由N-BK7或S-LAH64基底制造的CNC抛光非球面透镜,具有未安装已安装的版本。这些透镜的制造程序类似于本页的高精密透镜,可选多种直径和焦距,但是发货时不提供测试数据表。

MRF抛光的非球面透镜
我们也提供波前误差很小的衍射极限MRF抛光的非球面透镜。这些透镜没有球差,非常适合轴上应用。

Off-Axis Parabolic Mirrors Selection Guidea
Mirror Coating
(See Graphs Tab
for Reflectance)
Wavelength
Range

90° Off-Axis

15°, 30°, 45°, 60° Off-Axis

90°, Hole Parallel to
 Focused Beam

90°, Hole Parallel to
Collimated Beam
UV-Enhanced Aluminum250 nm - 450 nmCustomb
Protected Aluminum450 nm - 20 µm
Protected Silver450 nm - 20 µmCustomb
Protected Gold800 nm - 20 µm
Unprotected Gold800 nm - 20 µmCustomb


非球面透镜,高精度,CNC抛光,未镀膜

非球面透镜,高精度,CNC抛光,未镀膜

 放大

Item #InfoEFLaNAaODCAWDaDWWFEnaf/#a,bThreadSuggested
Spanner Wrench
ASL10142
(Unmounted)
info79.0 mm0.1431.00">90% of OD74.84 mm780 nmDiffraction Limited for Discrete Wavelengths from 350 to 1620 nm1.4593.11N/AN/A
ASL10142M
(Mounted)
infoSM1
(1.035"-40)
SPW602 or
SPW606
  • 这些值指定在设计波长

  • 焦距除以直径得到的数值。此数值比实际f/#数值小,因为透镜可用的部分被通光孔径限制。

EFL = 有效焦距
NA = 数值孔径
OD = 未安装透镜外直径
CA = 通光孔径

WD = 工作距离
DW = 设计波长
WFE = 波前误差
n = 折射率


为了介绍如何确定某一给定激光系统是否损伤光学元件,下面给出了激光诱导损伤阈值(LIDT)的许多计算实例。为了方便类似的计算,我们提供一个电子表格计算器,可点击右边的按钮下载。使用计算器时,首先在绿色框中输入光学元件指定的LIDT值以及您激光系统的相关参数。电子表格将计算CW和脉冲系统的线性功率密度以及脉冲系统的能量密度值。使用这些数值根据公认的缩放方法为光学元件计算已经调整、按比例缩放的LIDT值。计算器假定高斯光束轮廓,因此必须对其它光束形状引入校正系数(均匀度等等)。LIDT缩放根据经验确定;精度无法保证。注意,在某些光谱区域,光学元件或镀膜对激光的吸收能力可能大大降低LIDT。这些LIDT值对于脉宽小于1 ns的超短脉冲无效。



Intensity Distribution
高斯光束分布的最大光强大约是均匀光束分布的两倍。

CW激光实例
假设一个CW激光系统在1319 nm时输出1/e2直径为10 mm的0.5 W高斯光束。直接用总功率除以光束直径得到光束的平均线性功率密度为0.5 W/cm:

CW Wavelength Scaling

然而,高斯光束的最大功率密度约为均匀光束的最大功率密度的两倍,如右图所示。因此,系统更准确的最大线性功率密度是1 W/cm。

AC127-030-C消色差双合透镜规定的CW LIDT为350 W/cm,在1550 nm测得。CW损伤阈值通常与激光源的波长直接成比例,因此得出调整的LIDT值:

CW Wavelength Scaling

调整的350 W/cm x (1319 nm / 1550 nm) = 298 W/cm的LIDT值显著高于激光系统的最大线性功率密度,因此系统使用这个双合透镜是安全的。

脉冲纳秒激光实例:不同脉宽的缩放
假设某脉冲Nd:YAG激光系统的三倍频输出355 nm、10 Hz、2 ns脉冲,单脉冲能量为1 J,并且输出为1.9 cm光束直径(1/e2)的高斯光束。脉冲能量除以光束面积得到每个脉冲的平均能量密度:

Pulse Energy Density
